工艺流程：
施工准备——检查定位——引下线连接——标记引出钢筋——隐检验收
质量标准：
1.按设计图位置定位引下线，用油漆做好标记，引下线采用 2 根不小于φ16的筋（如柱内主筋无φ16 钢筋则焊接4根φ12钢筋作为引下线，直径不得小 12mm ）。
2.引下线施工不得直角转弯，若必须弯曲，弯曲半径不得小于镀锌扁钢厚度的1.5倍。
3.按照图纸设计要求在防雷引下线位置0.5-0.8m 处设置测试断接卡子。
4.引下线随钢筋逐层串联焊接至顶层；建筑物在屋顶敷设的避雷网和防侧击的均压环应和引下线连成一体。

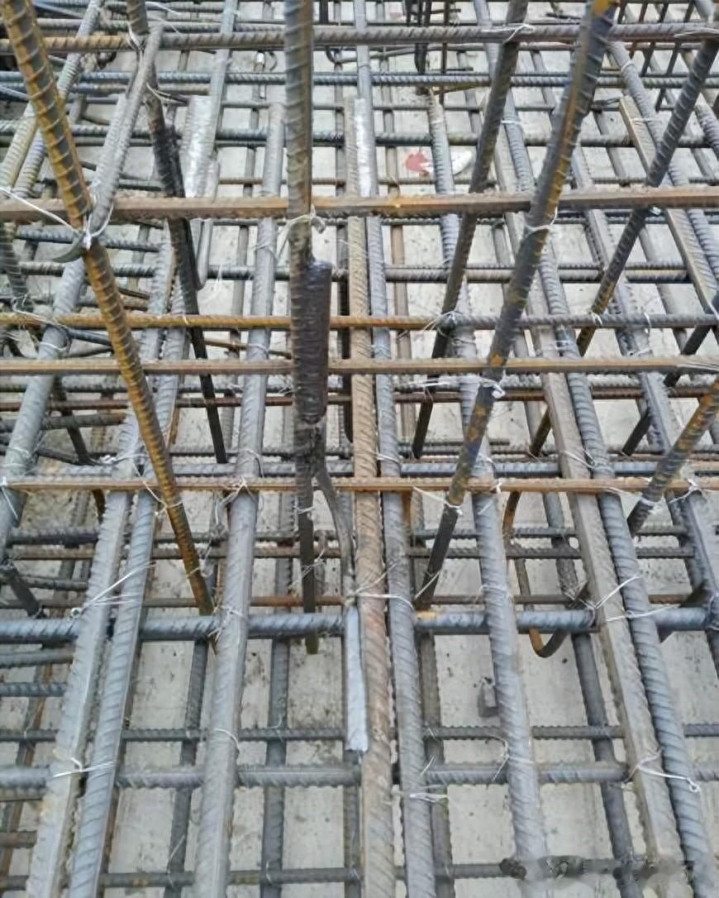

防雷引下线底端与底板钢筋连接

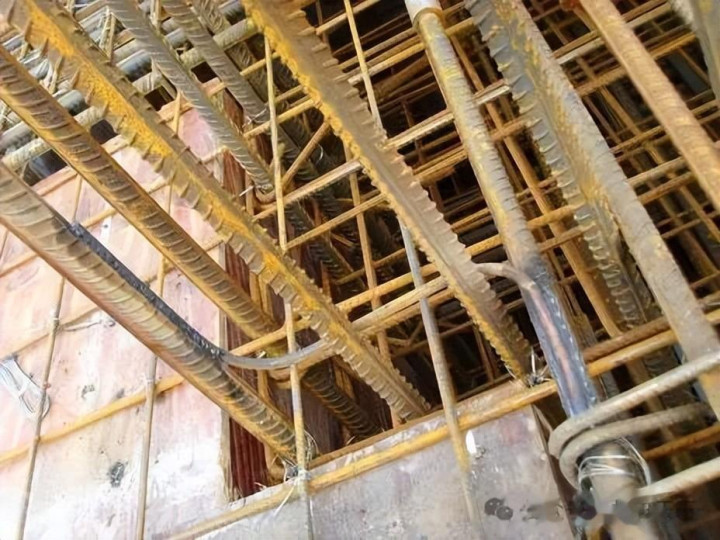

防雷引下线与均压环连接

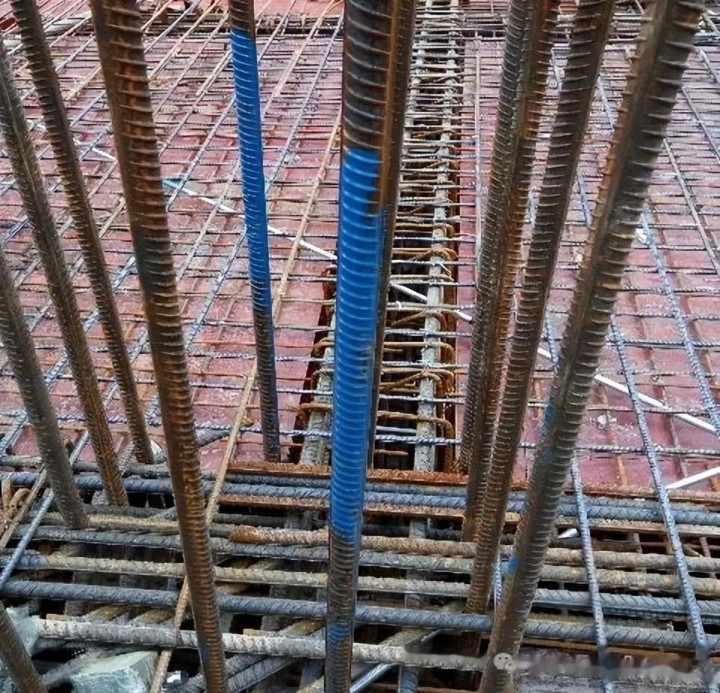

防雷引下线标识蓝色油漆
5.每层各引下点焊接后，隐蔽之前，均应严格执行“三检制度”，同时应填写隐检记录。

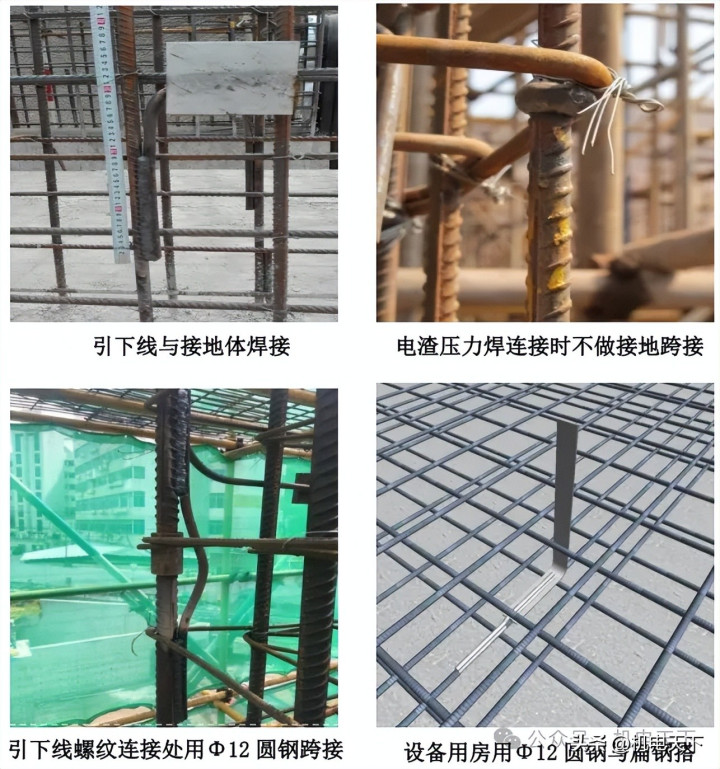

6.引下线与地梁钢筋、柱筋连接采用不小于φ12的圆钢搭接，双面焊接焊缝长度大于圆钢直径 6D，圆钢弯曲半径大于圆钢直径6D。
7.焊缝饱满、无咬肉、夹渣、虚焊等缺陷，焊渣清理干净，搭接长度符合规范要求。

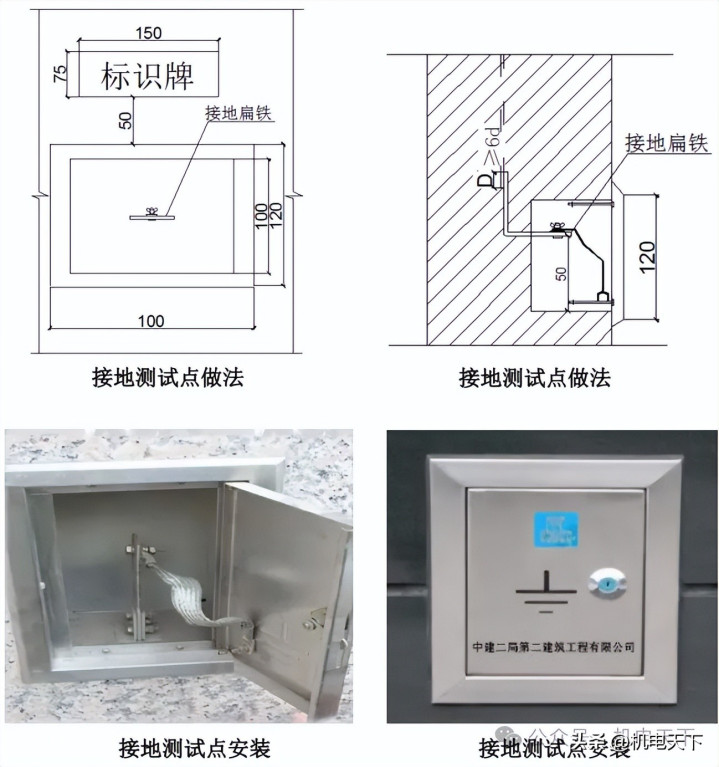

接地测试点安装施工工艺标准
工艺流程：
扁钢搭接——线盒预埋——铜编织软线跨接——面板安装——标识安装
工艺做法：
1.预埋线盒：预埋扁铁 100×100×50mm 线盒，线盒与墙面平齐，镀锌扁钢钻φ12 孔，安装防松垫片、蝴蝶螺母，螺母居预埋盒中心。
2.铜编织软线跨接：铜编织软线一端连接在蝴蝶螺母上，另一端压接铜鼻子用于接地测试。
3.标识安装：铜制面板用螺丝固定在预埋盒上，在测试点正上方 50mm 处粘贴铜质或不锈钢标识牌，标识牌应标明接地测试点、接地符号、施工单位、编号。
质量标准：
1.按要求安装蝶型螺母，箱盖板跨接接地良好，测试点距地面高度 0.5 米，端子箱平整度误差不大于1mm。
2.端子箱安装端正，盒盖紧贴装饰面，标识清晰（白底黑色）且统一编号。内部接地扁钢无锈蚀，螺栓、螺母防松件齐全。
